功能特点
FHPVD-1500系列双向可编程直流源，提供稳定的直流输出，并具有强大的编程功能，通过阶跃、斜坡、保持三种状态模拟不同波形连续输出，满足多种行业的测试。通过触摸屏强大的软件功能，模拟多种光伏电池板输出特性，提供静态、动态I-V曲线、多峰曲线模拟多种工况下的输出曲线，满足光伏逆变器等的测试。

产品亮点
● 单机最大容量为1MW；

● 精确的模拟I-V曲线：采用Voc、Isc、填充因子等参数模拟I-V曲线，模拟点数大于4000点；
● 快速I-V曲线切换：两组I-V曲线能够快速切换（典型时间100ms），精确模拟动态曲线切换、阴影遮挡的快速变化特性；
● 具有强大的通用可编程功能；
● 同型号可多台并机，提升输出能力，便于容量升级；

关键性能

IV曲线模式

采用Voc、Isc、填充因子等参数模拟I-V曲线，亦可通过CSV格式的文件导入生成I-V曲线；可模拟单晶，多晶，非晶等多种太阳能电池特性；模拟点数大于4000点，能够精确的模拟I-V曲线静态特性。


采用优化的通讯传输方式，两组I-V曲线能够迅速切换（典型时间100ms），精确模拟动态MPPT跟踪、局部阴影的快速变化特性。

内置EN50530、CGC/GF004关于静态、动态MPPT测试的标准曲线，可一键调用。模拟不同类型的光伏电池板的曲线库供用户调用，具备模拟晴天、阴天等不同气候条件下的全天候曲线簇。

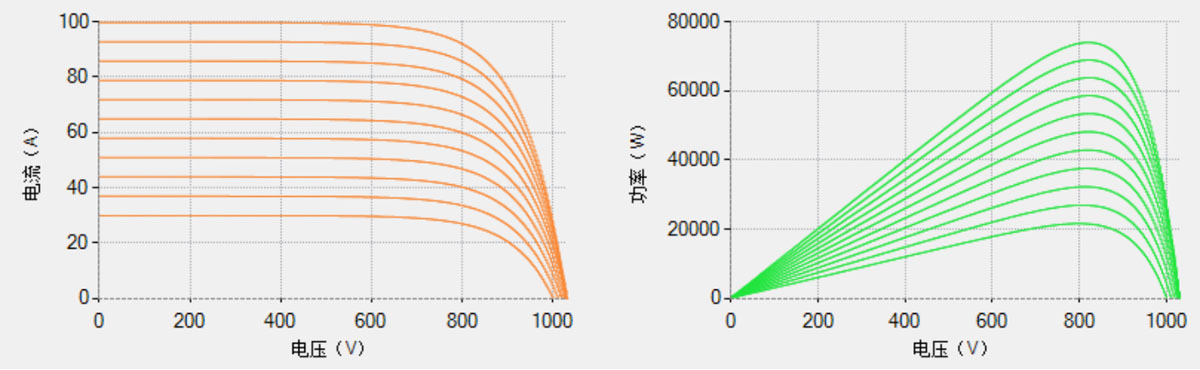

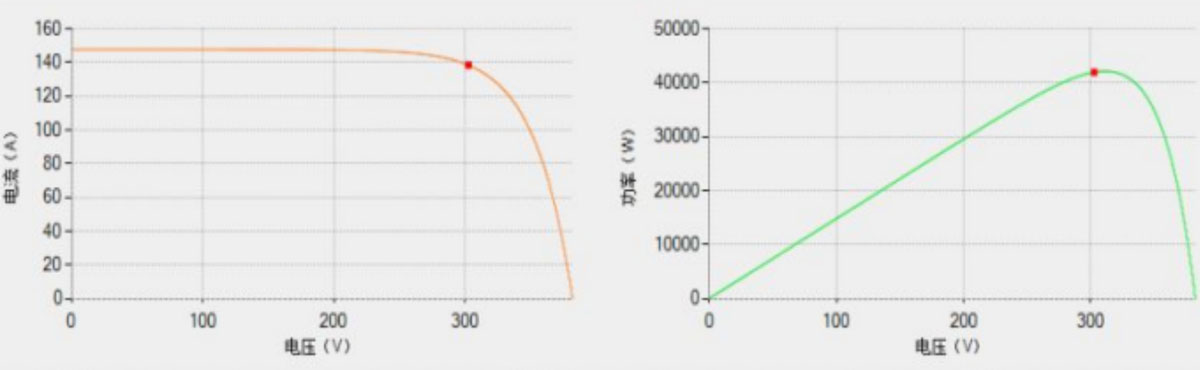

静态曲线

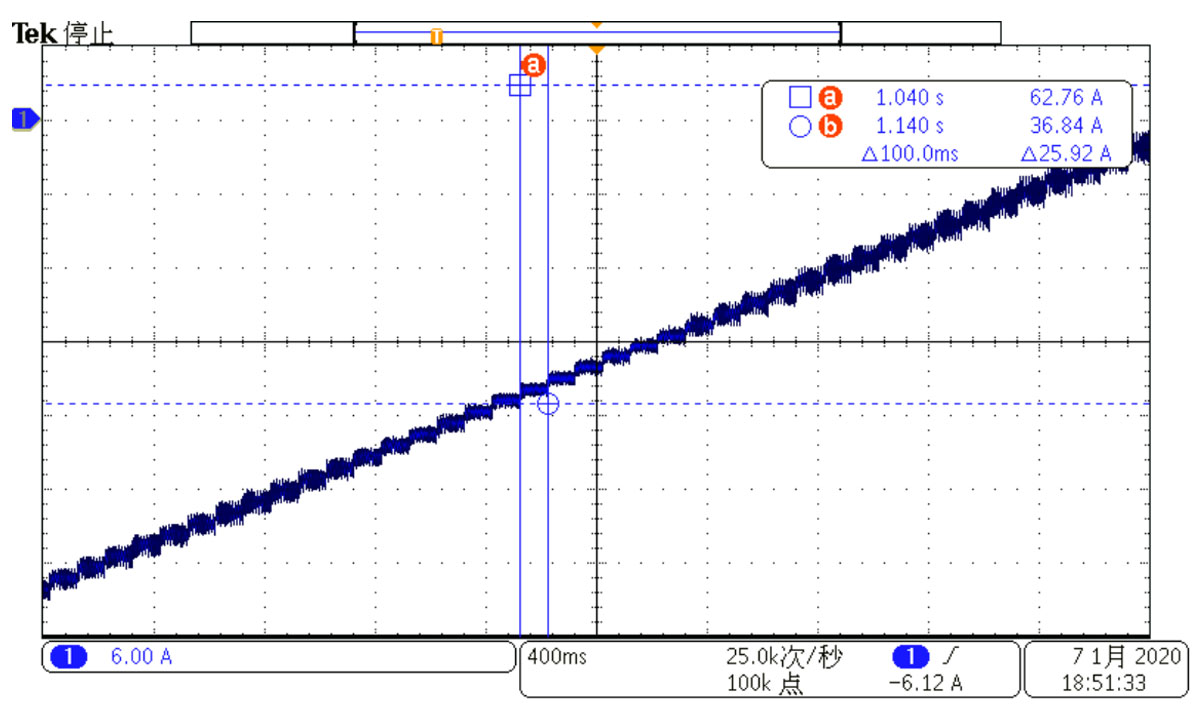

动态曲线

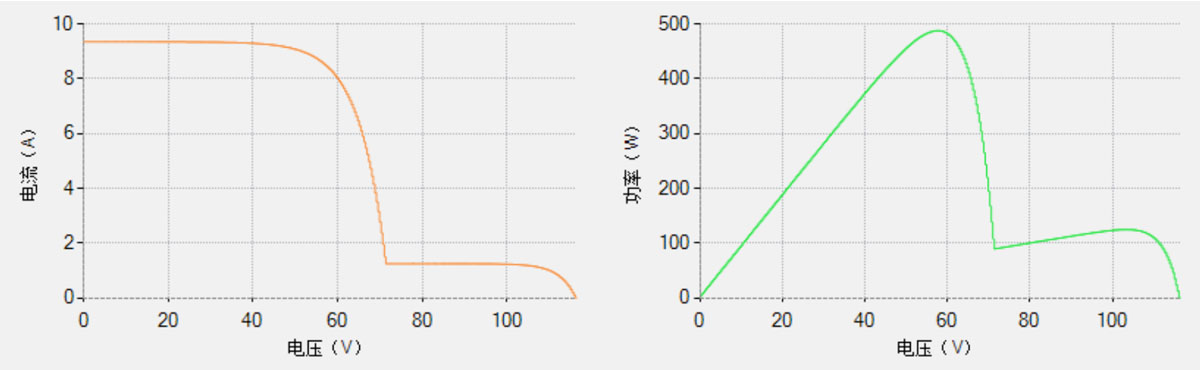

支持多峰I-V曲线，通过光伏电池板点阵模拟局部阴影遮挡的电池板特性（热斑效应）。

阴影遮挡

动态响应快

10%～90%负载上升/下降时间小于20ms。

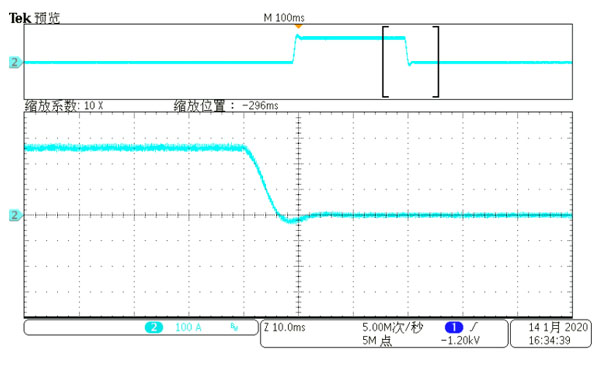

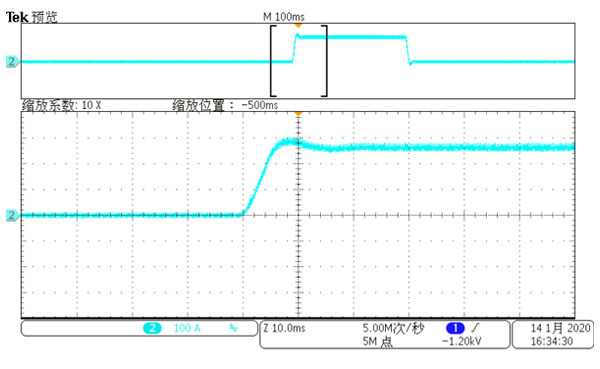

                                               10%～90%负载上升时间                                                                                                                               10%～90%负载下降时间

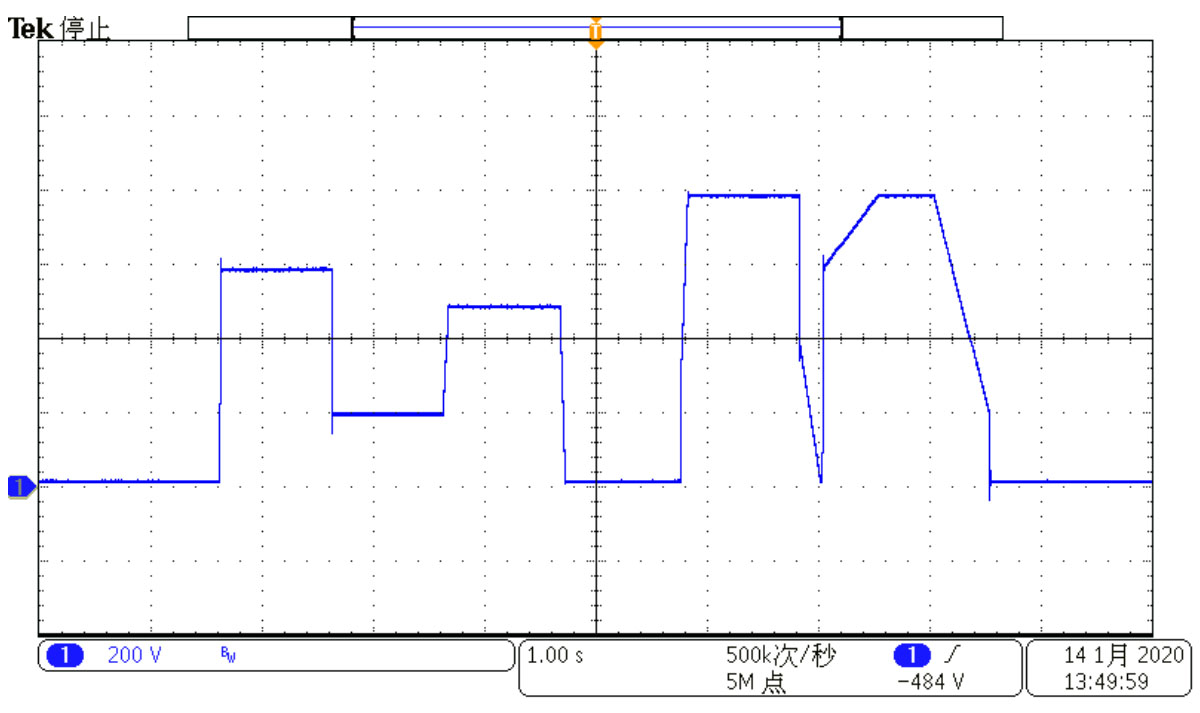

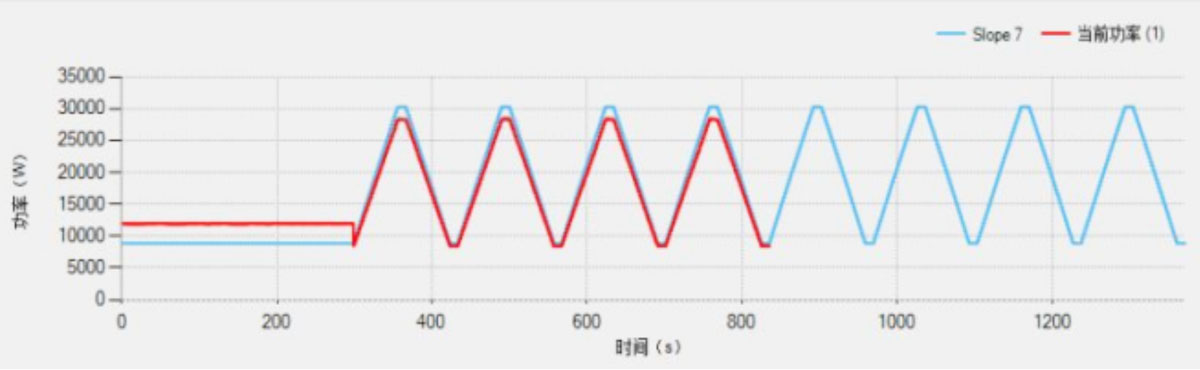

通用可编程

支持多达200个编程步数，且整个编程可循环999次。输出电压、电流、功率可根据客户需求进行编程输出，可通过阶跃、斜坡、保持三种状态及编程步数、变化时间、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于电压、电流、功率多种参数的编程测试。编程数据具有记忆功能并支持导入、导出。

技术规格表
