PVA系列双向电网模拟源，是针对接入电网的设备做电网适应性测试而开发的交流电源，可输出平稳的电压和频率，也可按照相关国家标准要求，提供电压变化、频率变化、谐波、间谐波、不平衡、闪变等多种电能质量相关特性的供电环境。
除了给用电设备提供供电环境外，还可以接收负载返回的能量，并回馈到电网，节约能源，改善试验环境。
产品亮点
● 满足50Hz/60Hz电网适应性测试，单机最大容量为2.25MVA；
● 三相电压、相位可独立设置，0°~360°全范围调节；
● 可模拟供电电压偏差、频率偏差、不平衡、波动与闪变、中断\暂降\变化等；
● 可模拟电压谐波、间谐波，叠加2-50次的谐波、16Hz-2500Hz间谐波，谐波相位角可设；
● 低穿/高穿/高低穿等故障穿越功能，触发相位角可设；内嵌多个行业标准测试项目，一键调用；
● 电压范围宽、精度高、动态响应快，10%-90%上升时间小于2mS；
● 同型号可多台并机，提升输出能力，便于容量升级；
● 输出同步信号，准确获取变化时刻及过程；
● 对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；
● 可接收负载返回的有功能量，并回馈至电网；
● 多种通讯接口：RS485/LAN；
● 输出电压、电流、功率保护值可设定，保护用户设备；
● 10寸高清彩色触摸屏，方便操作；
关键特性

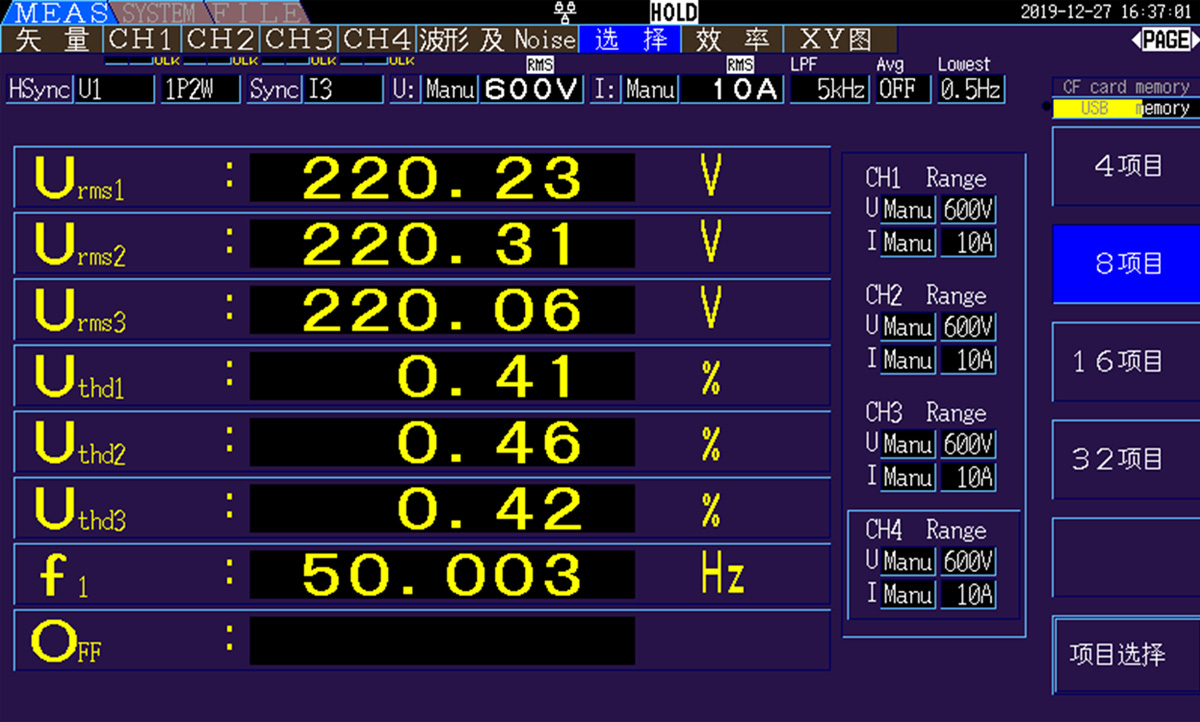

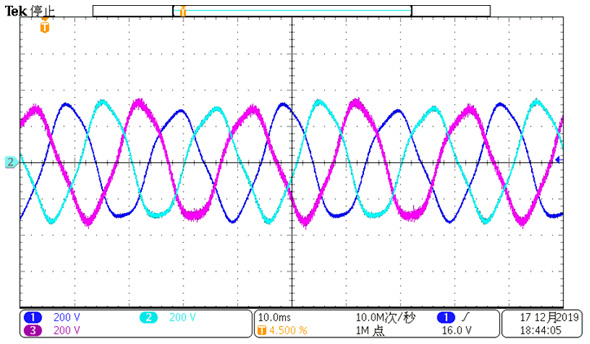

纯净正弦波输出
电源输出失真度低，输出电压接近标准正弦波，保证测试的准确性。
三相独立设置
电源输出三相独立可设，能够模拟各种电网三相平衡或不平衡的正常、异常特性。可对单相及多相输出的电压、相位等进行单独编程或组合编程输出；

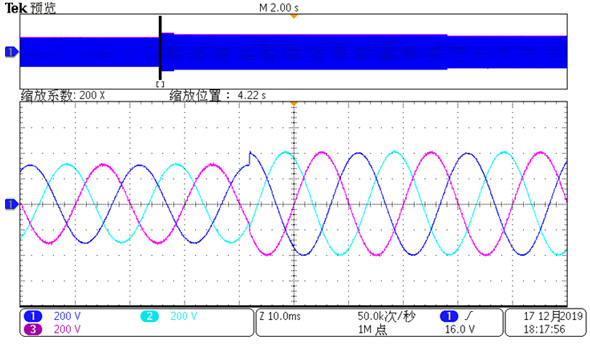

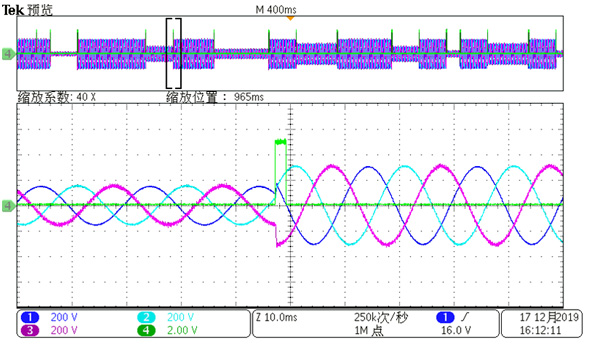

相位突变

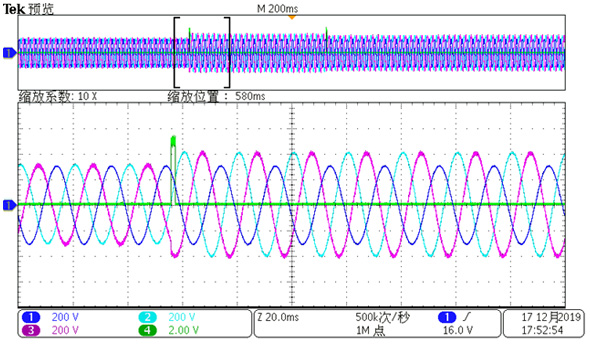

频率突变
电压突变全面的电网特性
可模拟电网频率、电压、相位的一般变化，并可模拟市电的电压暂降、短时中断、闪变、频率漂移等；可模拟各种电压暂降、短时中断和电压变化的抗扰度试验，用于IEC 61000-4-11/-13/-14/-27/-28测试；可模拟各种供电电压偏差、频率偏差、三相电压不平衡、电压波动与闪变，等等。
电压扰动
频率扰动
相位扰动

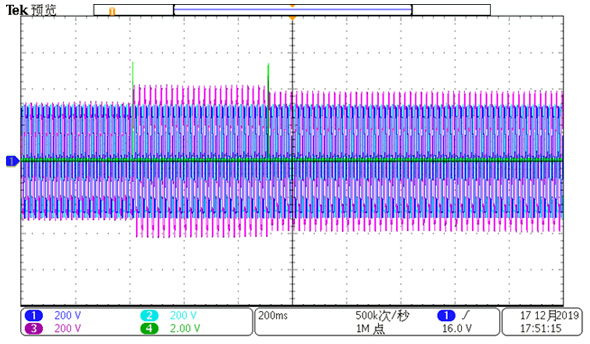

高/低电压穿越
电源可进行单相、两相、三相高/低电源穿越的测试；电源集成相关标准的高/低电压穿越曲线，可一键调用标准曲线，并可通过自定义设置改变故障穿越曲线；电源可设置穿越点的触发相位角，满足多种标准的测试；电源穿越最低电压小于5V，典型上升/下降时间2ms。

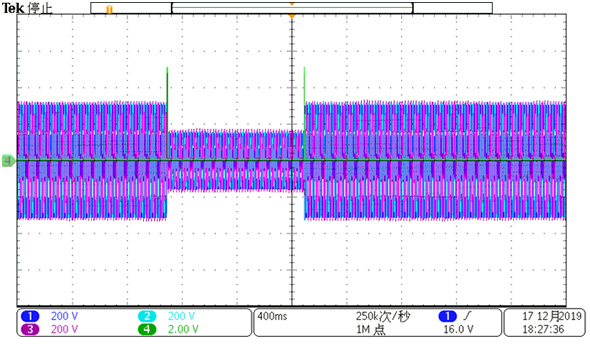

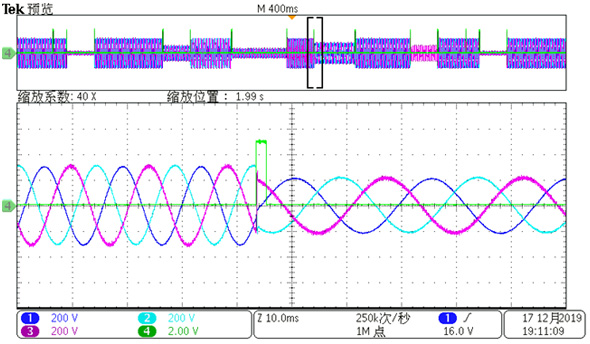

三相低电压穿越

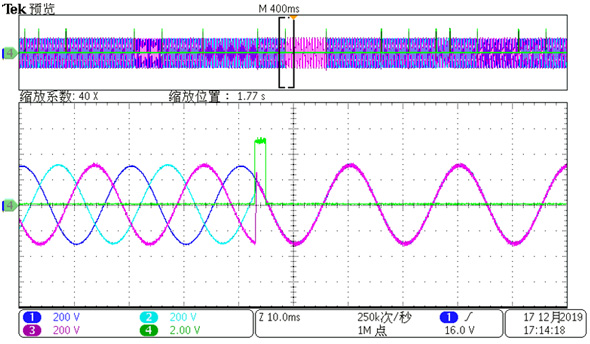

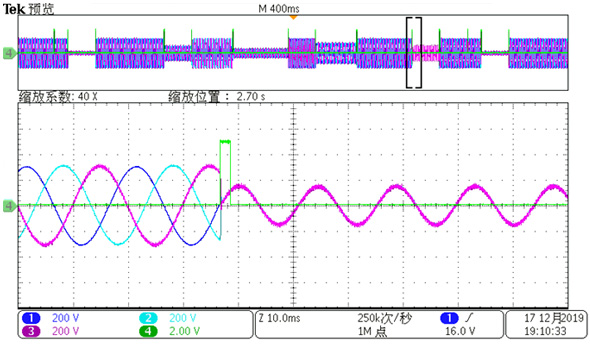

单相高电压穿越
三相高低电压穿越联合测试

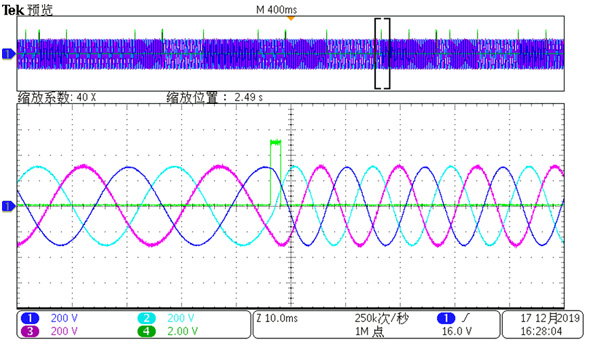

穿越点的触发相位角可设置，满足不同国家故障穿越的测试。

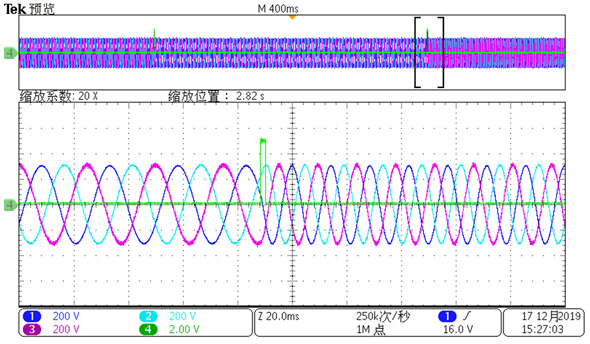

60°低电压穿越

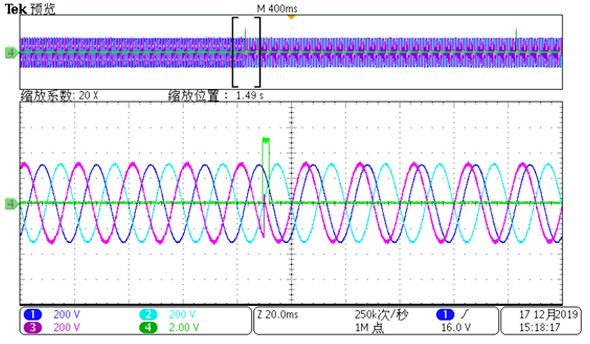

90°高电压穿越
270°高低电压穿越联合测试

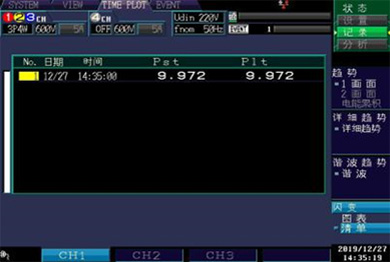

闪变
电源可直接设置闪变等级，轻松模拟电网闪变特性，用于测试被试品闪变适应性。

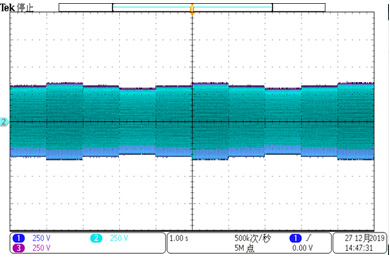

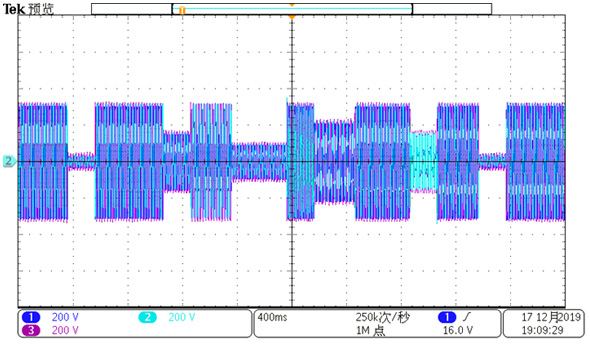

闪变模拟
三相不平衡
电源可直接设置电压负序不平衡度，轻松模拟电网不平衡特性，用于测试被试品电压不平衡度适应性。

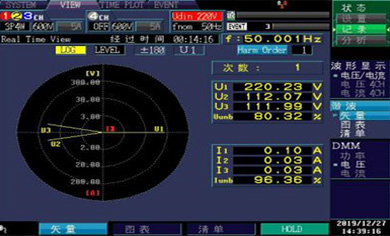

三相不平衡

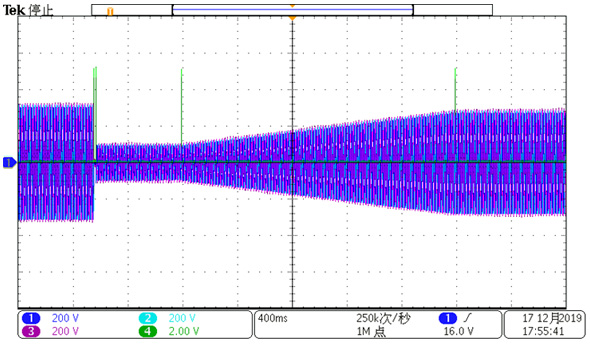

暂降/中断/变化
电源可通过参数设置，轻松模拟电网电压暂降/中断/变化特性，用于测试被试品的电网适应性。

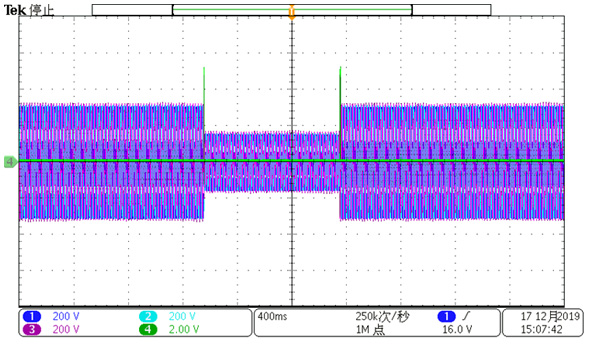

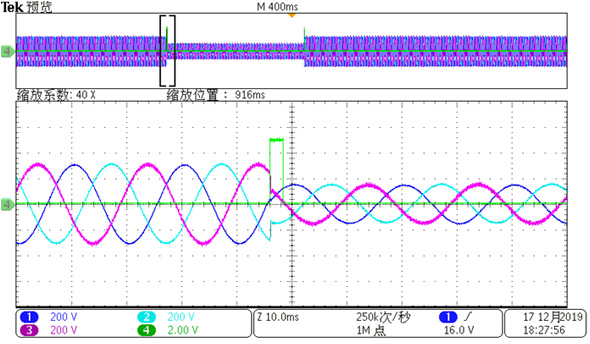

电压暂降

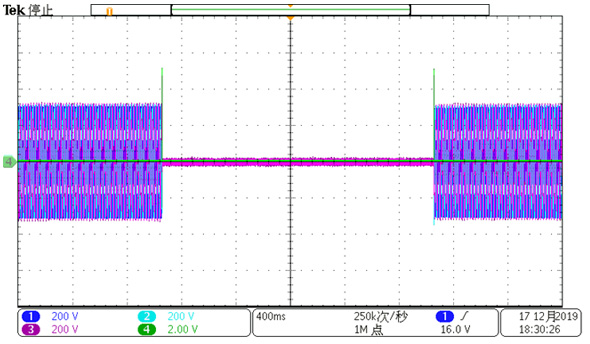

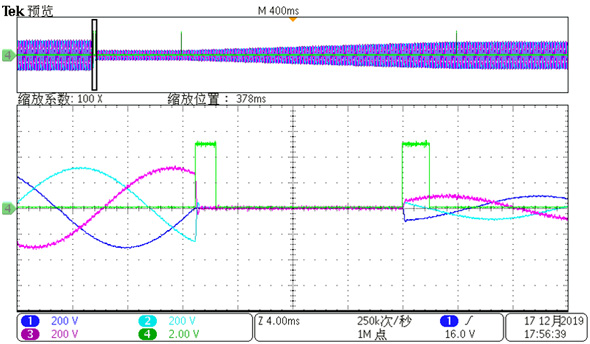

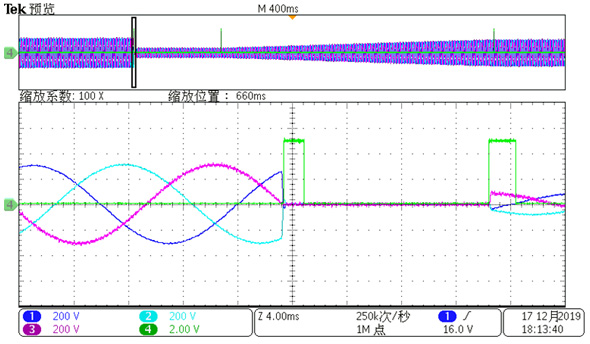

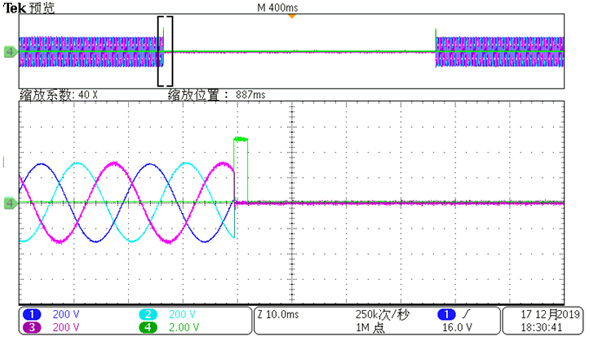

电压中断

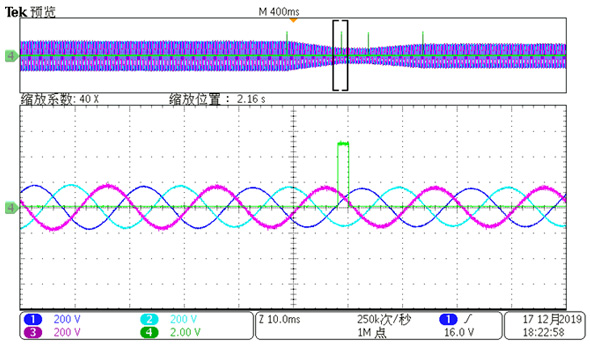

电压变化
谐波/间谐波
电源允许以50Hz或60Hz的基本频率叠加2-50次的谐波，或叠加16Hz-2500Hz的间谐波形成输出电压的失真波形。可用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009的测试。

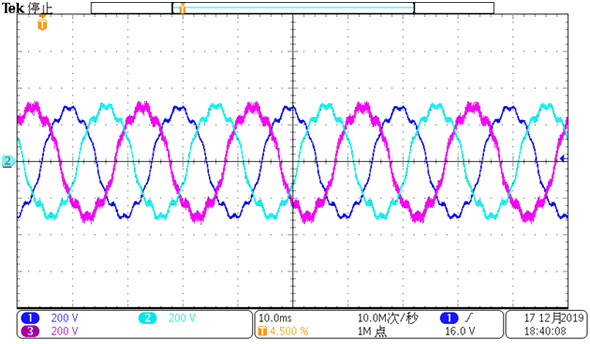

谐波叠加波形
间谐波叠加波形

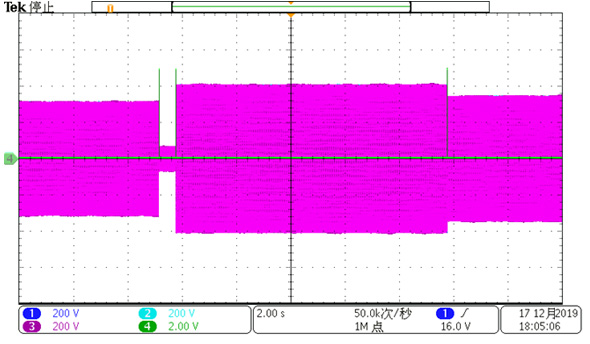

通用可编程
支持多达200个编程步数，且整个编程可循环999次。输出电压、频率、相位可根据客户需求进行编程输出，可通过阶跃、斜坡、保持三种状态及编程步数、变化时间、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于过欠压、过欠频等的测试。编程数据具有记忆功能并支持导入、导出。
自定义波形
电压相位变化
频率电压变化

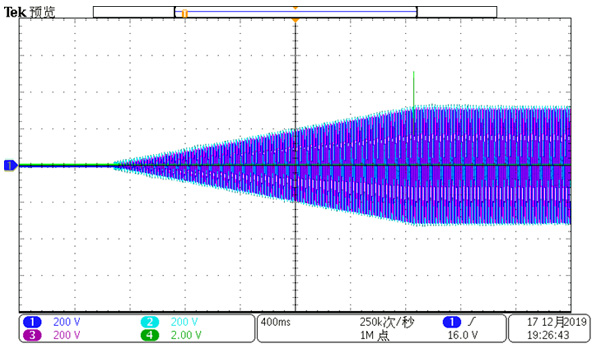

输出缓启动功能
电源可设置输出电压的启动斜率，减小电源对被试品的浪涌冲击。
缓启动波形

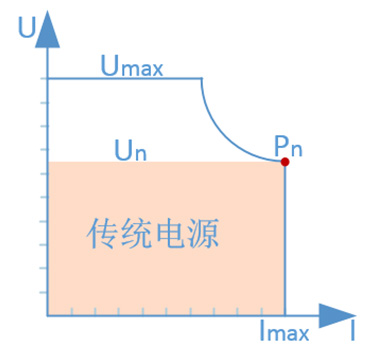

宽范围输出
传统电源输出电压最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，最大限度提高了电源的输出能力。

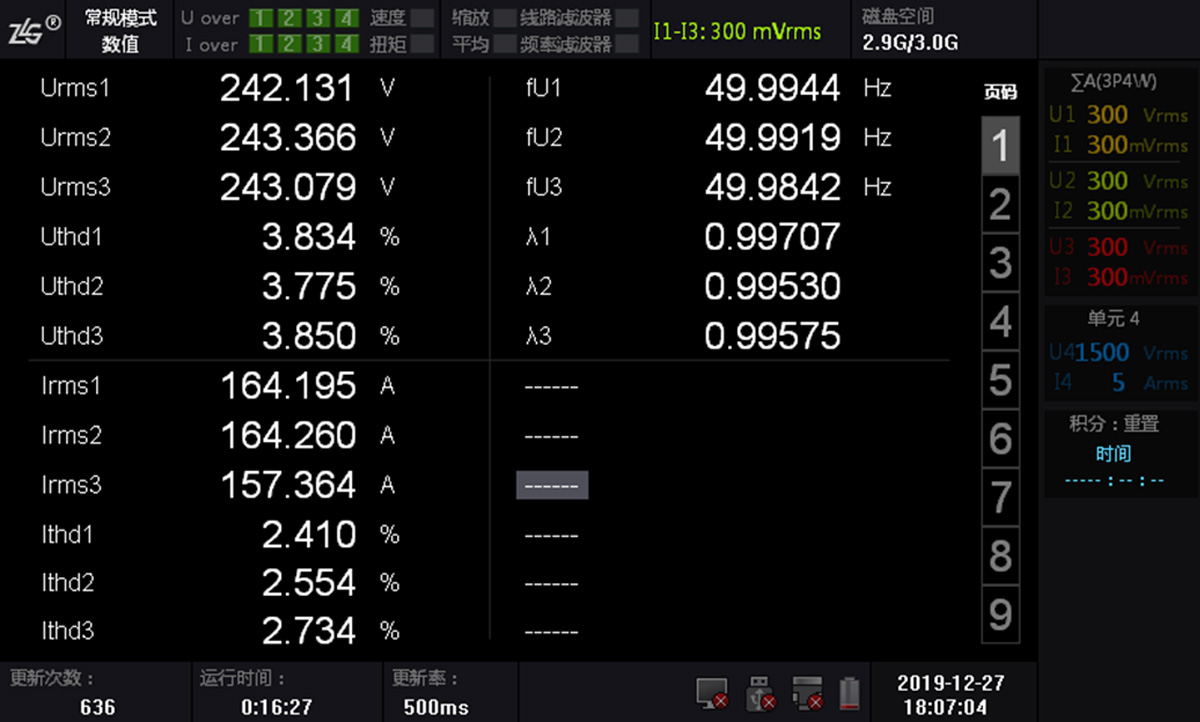

电网无污染
电源输入功率因数高达0.99，输入谐波电流含量低于3%F.S.，对电网的干扰降至最低。
完善的保护机制

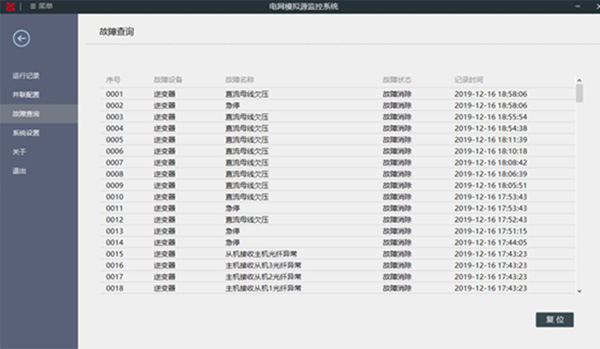

电源具有多重保护机制，具有输出OC、OV、OP、OT保护功能，输出保护值可设置，确保电源及负载使用的安全性。故障查询对电源的故障信息进行完全记录，记录信息高达200条，提供故障查询指令，便于二次集成对电源故障的追踪和维护。

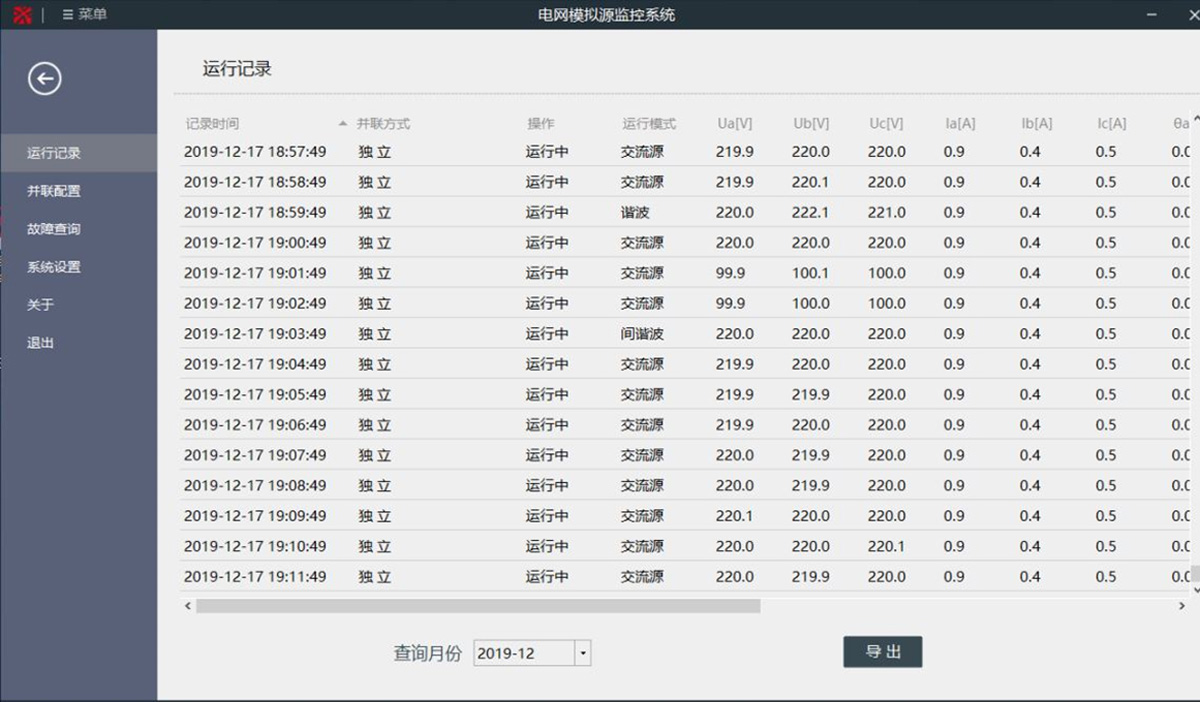

人机交互界面

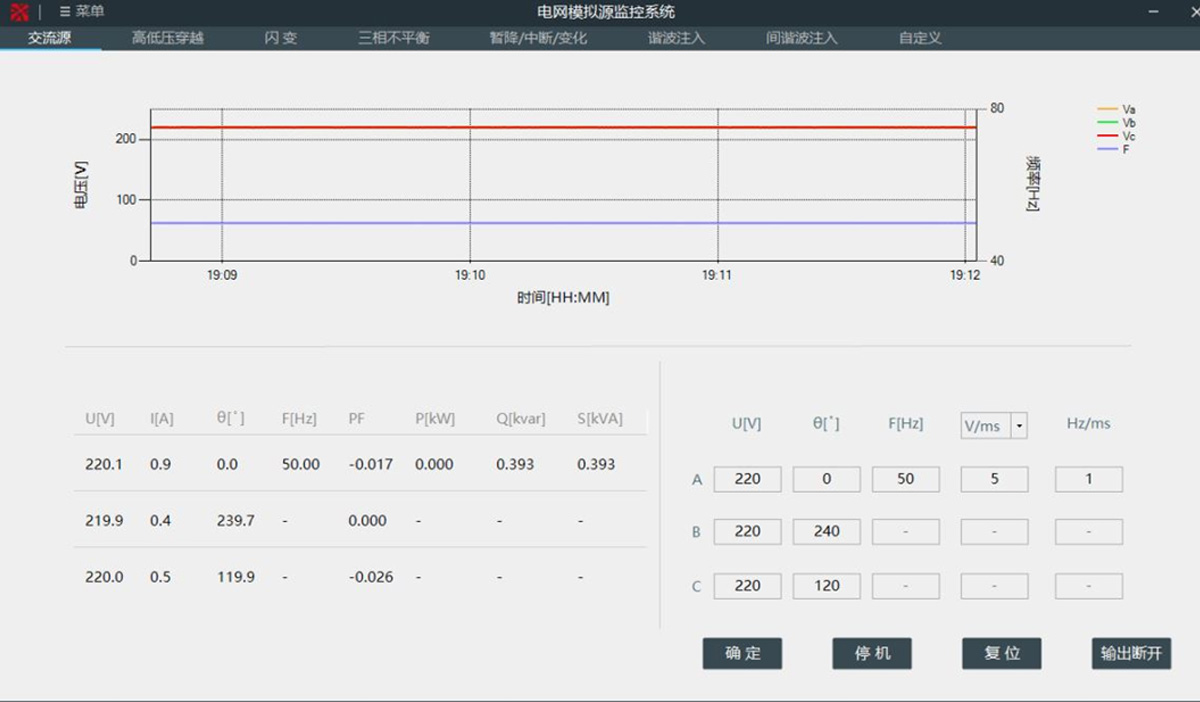

主界面

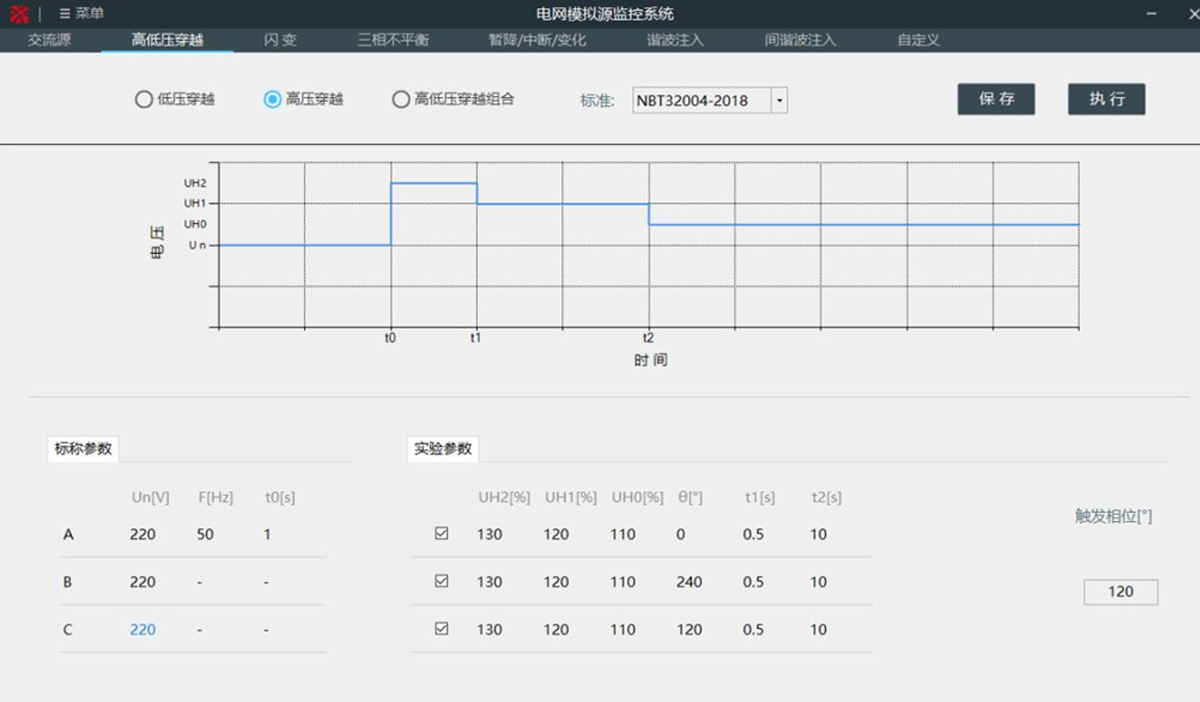

高低电压穿越

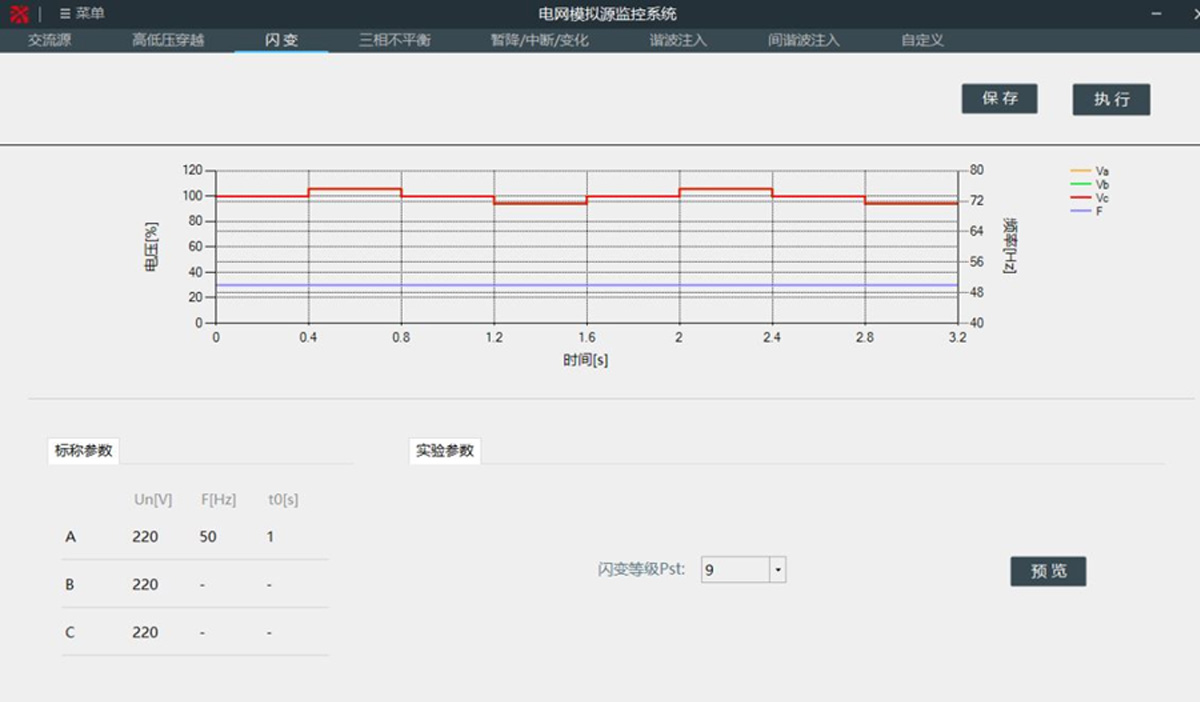

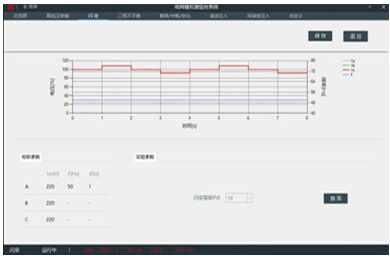

闪变

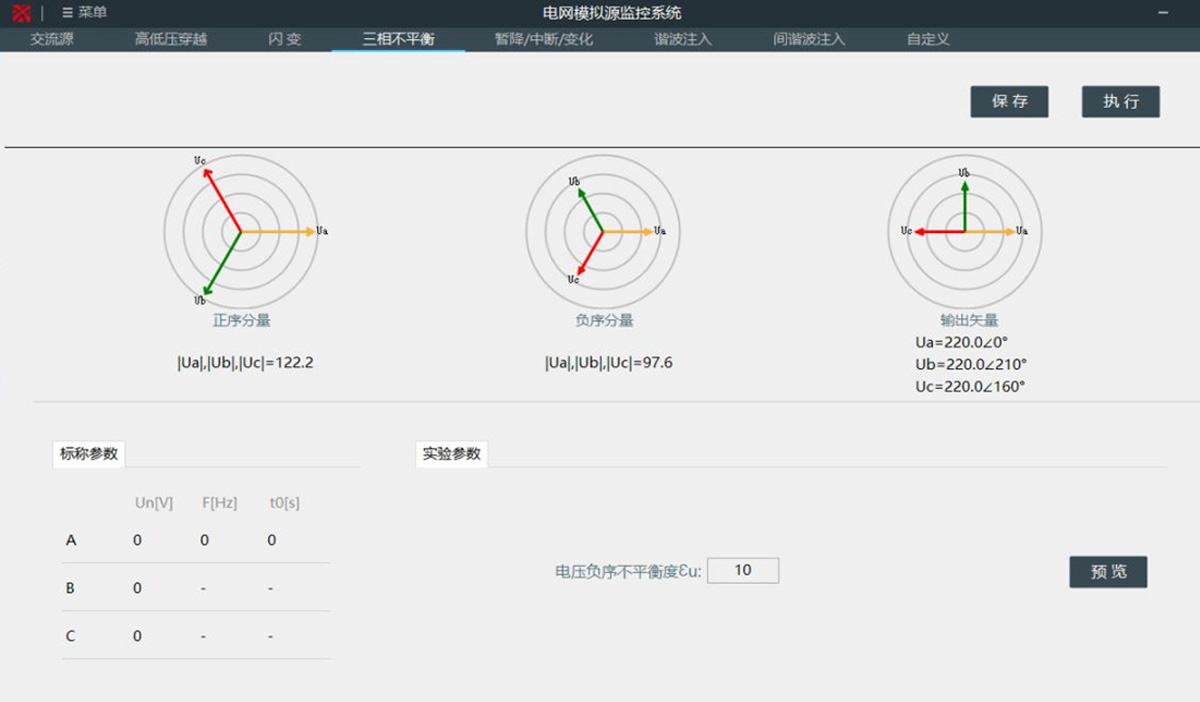

三相不平衡

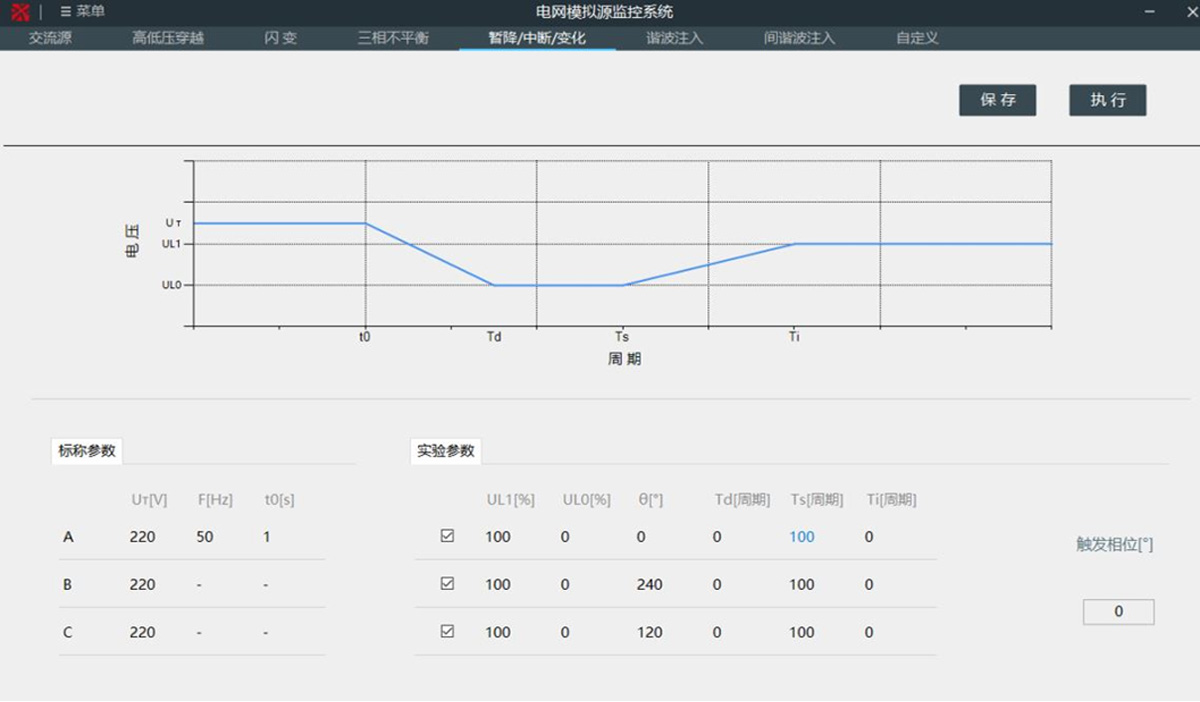

暂降\中断\变化

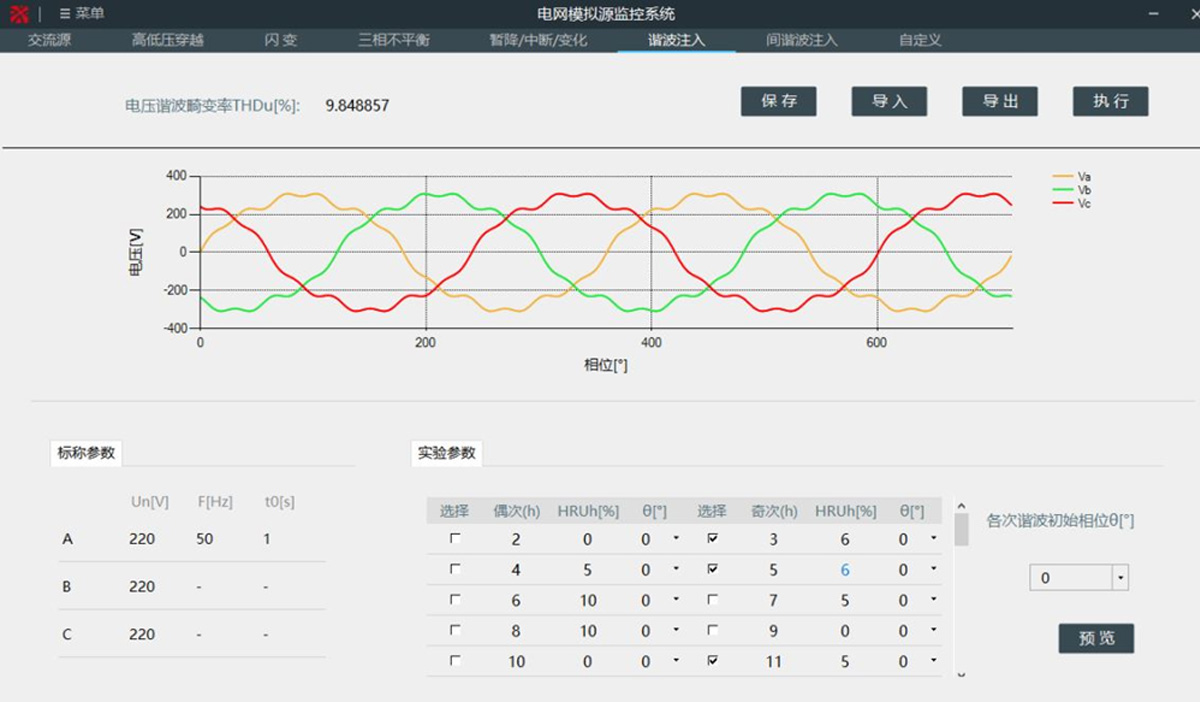

谐波注入

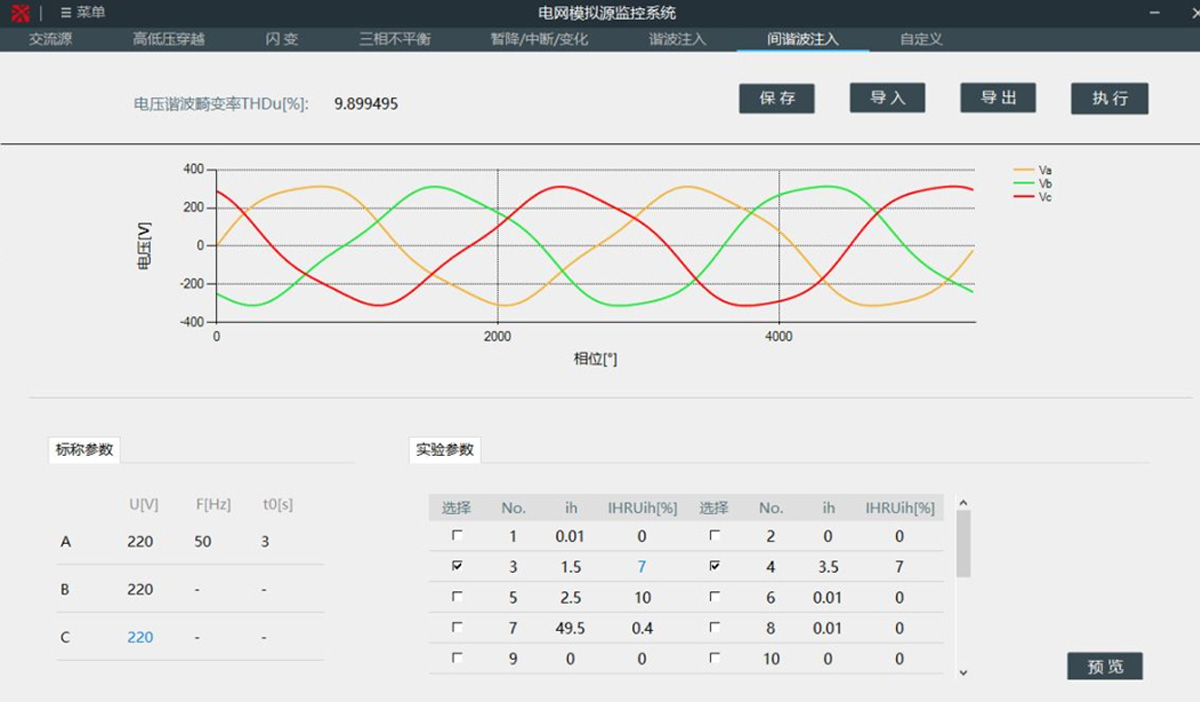

间谐波注入

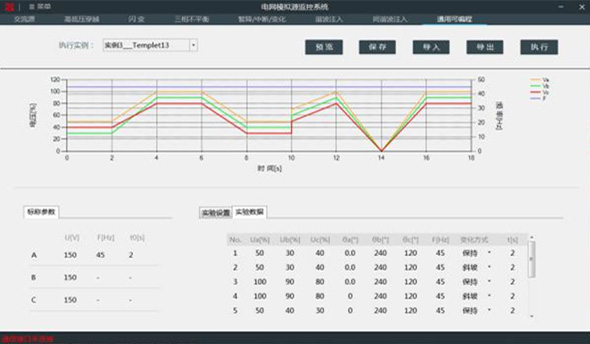

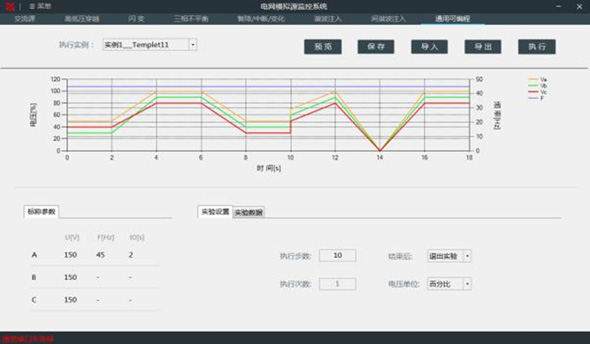

通用可编程
通用可编程
