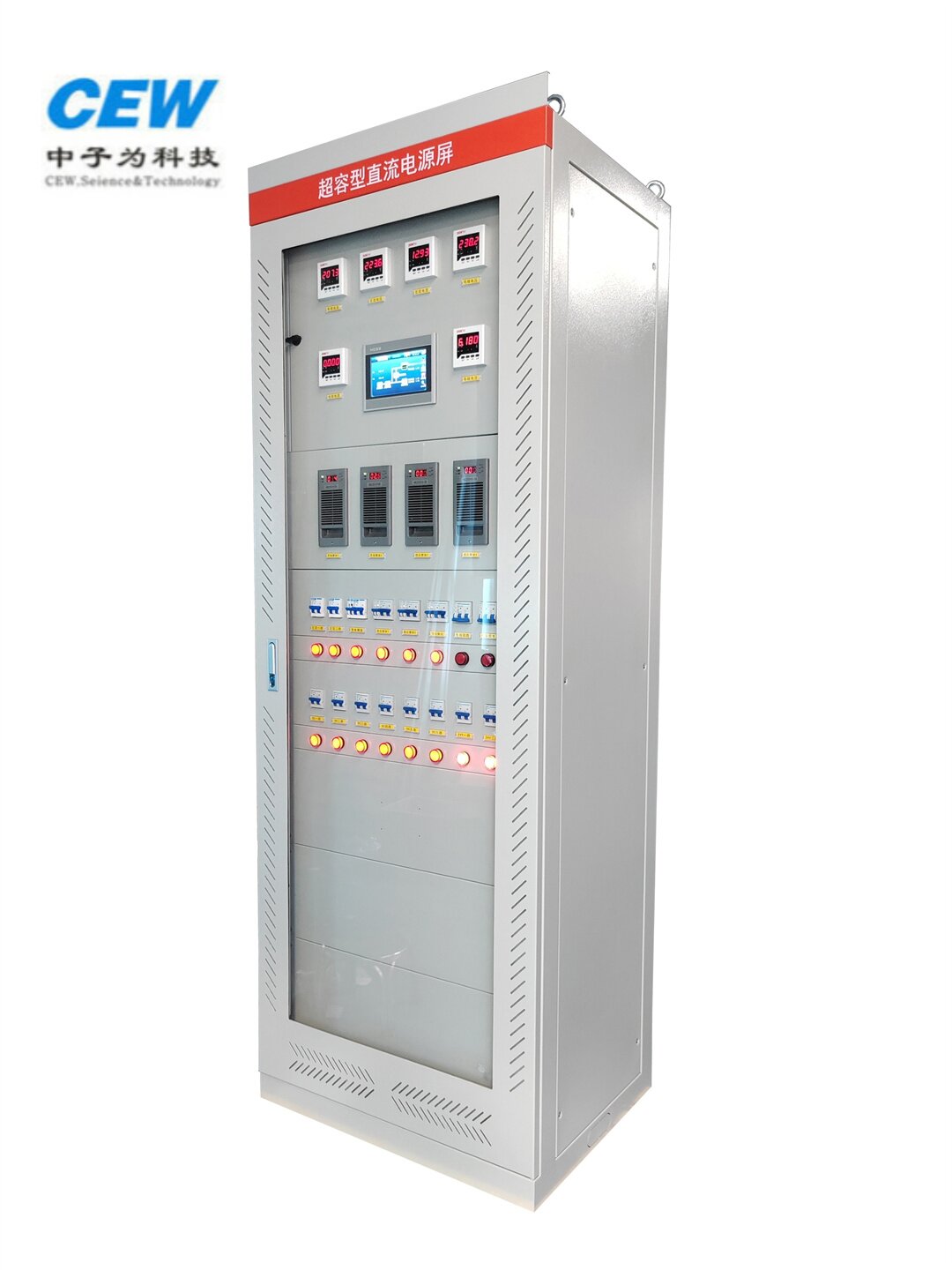

容型直流电源屏介绍

1. 环境条件

一般情况下，环境条件标准如下： 环境温度：-40℃～+65℃ 湿度：≤95%RH 海拔高度：≤4000m 如对结果有疑问，应按以下条件进行测量： 测试前样品应该在测试温度下放置 1h 以上，本规格书的测试条件为标准大气压， 温度为 25±1℃，相对湿度小于 60%。

2. 产品说明

产品特征&优势 产品应用

Ø 100 万次循环寿命或者 10-15 年寿命；

Ø 工作温度范围宽-40℃～65℃；

Ø 被动均衡，均衡电流 500mA；

Ø 大功率充放电；

Ø 提供过压和过温输出信号，无热失控风险；

Ø 不含铅和有毒物质；

3.相关性能参数计算

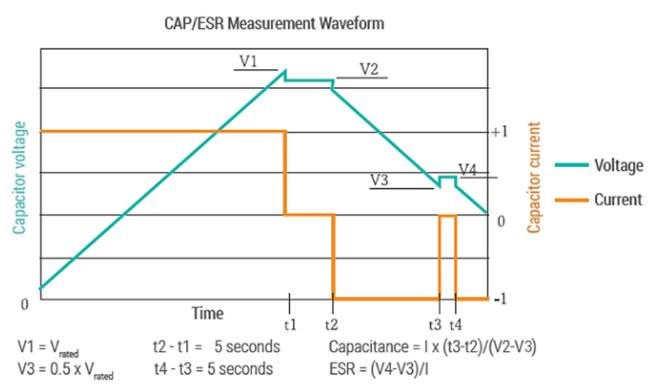

1. 额定容量 C：额定容量测试方法按照 Figure 1，测试电流为 100C 倍率电流， 即为 0.075A/F，如果计算测试电流大于 100A，则采用 100A；


2) 浪涌电压 VS：为超级电容器能承受的绝对最大电压，非工作电压，不要在此电 压工作超过 1 秒钟的时间；

3) 最大持续工作电流：IMCC=√△T/(ESR*RTH)；

4) 最大电流：Imax=0.5C*VR/(△t+ESR*C)即超级电容器模组用 1 秒钟从标称电压放 电至标称电压一半的放电电流；

5) 短路电流：IS= VR/ ESR，各参数采用 SI 制单位或其转换单位，该电流不能作 为工作电流使用；

6) 漏电流：测试方法为使用恒流将电容器充至标称电压（充电电流为 100C 倍率 电流，即为 0.075A/F，如果计算测试电流大于 100A，则采用 100A），并保持恒压充电 72 小时，72 小时的电流值即为漏电流。

7) 自放电率：测试方法为使用恒流将电容器充至标称电压（充电电流为 100C 倍 率电流，即为 0.075A/F，如果计算测试电流大于 100A，则采用 100A），将电容器保持 充电 3 小时后将电容器开路（无负载），测量 72 小时后的开路电压；

8) 储存能量：E=0.5C*V 2/3600；

9) 能量密度：Ed=E/M；

10) 最大功率密度：Pmax=0.25?? 2 /（ESR*M）；

11) 可用功率密度：Pmax=0.12?? 2 /（ESR*M）；

12) 热阻：RTH=1/(h*A)，其中 h=10W/(m 2*K)，A 为电容器外表面积；

13) 热熔：针对这个超级电容器；
